NPN-PNP信號轉換模組3
https://www.autobay.url.tw/ 科灣電機有限公司
本公司自有產品保證100%台灣製造

NPN-PNP信號轉換模組













Optocoupler Micro Relay Module

光耦合微型繼電器模組

This product can be used for signal isolation, NPN/PNP signal converter, driving small loads, and output AC and DC without directionality.

本產品可作為信號隔離、信號轉換、驅動小負載使用,輸出交直流兩用無方向性。

驅動元件:光耦合IC  + MOSFET

用途:

1.信號隔離。

2.信號轉換,可實現NPN轉PNP、PNP轉NPN、NPN轉NPN、PNP轉PNP。

3.驅動小電流交流、直流負載。

4.輸入無方向性,輸出交直流兩用無方向性。

優點:

1.使用MOSFET,壽命長、快速、無噪音、無接點火花。

2.輸出交流、直流兩用。

3.輸出腳位無方向性。

4.濾波抗干擾,可去除高頻電磁雜訊干擾。


 1點簡易型模組                       8點模組

                6d0c505df04a74d9ebf6af0b0812b7f1.png                                                            dfa43a3c80a1e1f5401971536a8a49dd.png



Type

KPRA01-V1

KPRA08-V1

Number of signal / 信號數量

1

8

Input Voltage / 輸入工作電壓

24VDC

24VDC

Input Current / 輸入工作電流

7mA

7mA

Output Voltage / 輸出工作電壓

1~30VDC/VAC

1~30VDC/VAC

Output Current / 輸出工作電流

200mA

200mA

Output Peak Current / 瞬間輸出電流

1A/100ms(1 pulse)

1A/100ms(1 pulse)

Output On Resistance / 輸出阻抗

5Ω

5Ω

Response Time / 反應時間

0.2ms

0.2ms

Standard Dimension / 尺寸

50 × 19mm

88 × 61mm



1點簡易型模組


Type

KPRC01-V1

Number of signal / 信號數量

1

Input Voltage / 輸入工作電壓

5VDC

Input Current / 輸入工作電流

7mA

Output Voltage / 輸出工作電壓

1~30VDC/VAC

Output Current / 輸出工作電流

200mA

Output Peak Current / 瞬間輸出電流

1A/100ms(1 pulse)

Output On Resistance / 輸出阻抗

5Ω

Response Time / 反應時間

0.2ms

Standard Dimension / 尺寸

50 × 19mm



-------------------------------------------------------------------------


NPN-PNP信號轉換模組

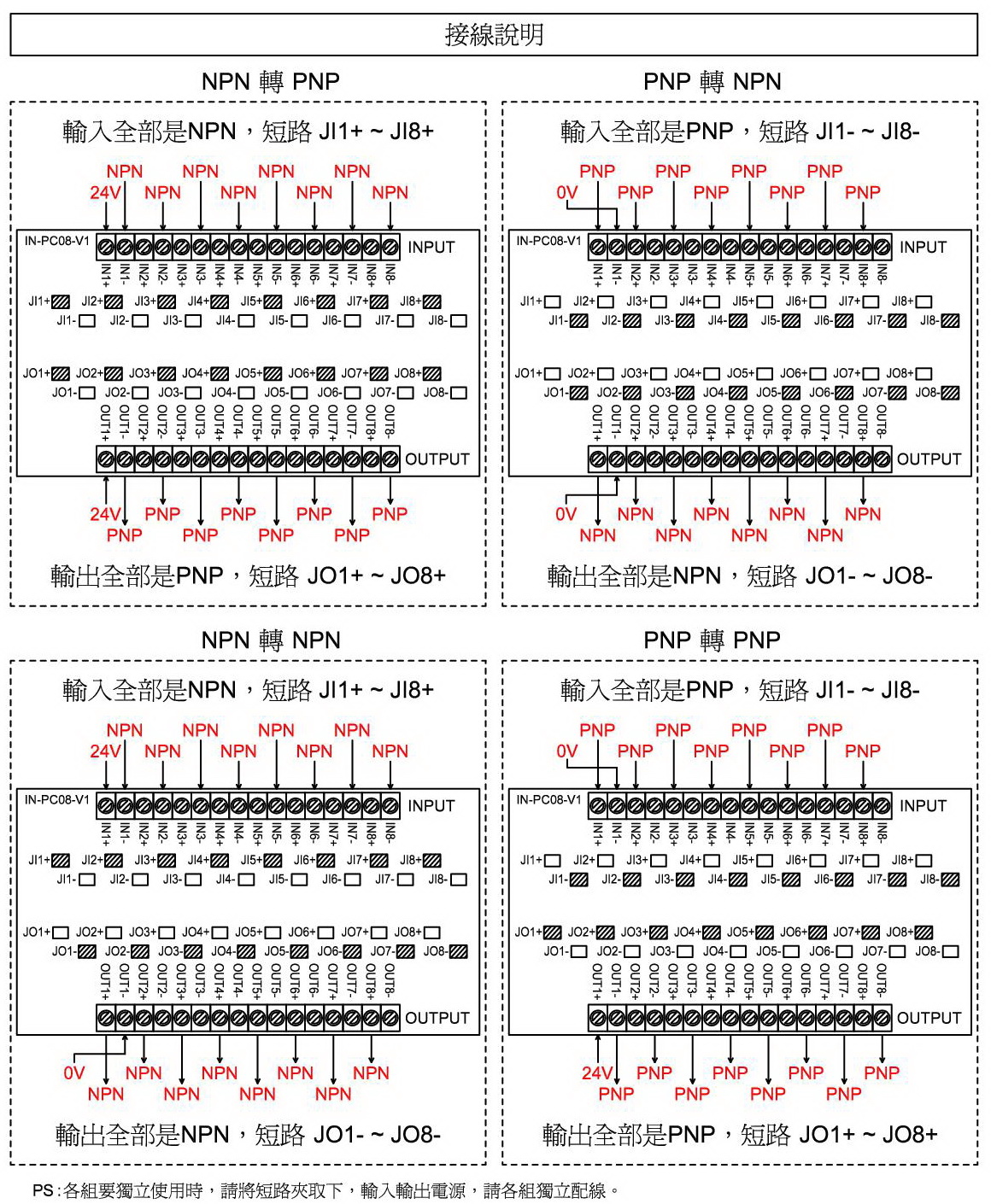

Signal Conversion Module as NPN to PNP , PNP to NPN , NPN to NPN , PNP to PNP , and signal isolation use, there are one groups, and eight groups choose to use. PCB board and electronic components use “ Leod Free “ manutacturing process.
NPN-PNP信號轉換模組作為NPNPNPPNPNPNNPNNPNPNPPNP,以及信號隔離使用,有1點以及8點可供選擇使用。PCB板與電子零件皆使用無鉛製程。

用途:

1.信號隔離。

2.信號轉換,可實現NPNPNPPNPNPNNPNNPNPNPPNP

3.輸入、輸出可獨立使用。



優點:

1.使用光偶合IC,壽命長、快速、無噪音、無接點火花。

2.濾波抗干擾,可去除高頻電磁雜訊干擾。



1點簡易型模組                        8點模組

Type KIN-PC01-V1 KIN-PC08-V1
Number of signal / 信號數量 1 8
Input Voltage / 輸入工作電壓 24VDC 24VDC
Input Current / 輸入工作電流 7mA 7mA
Output Current / 輸出工作電流 15mA 15mA
Response Time / 反應時間 0.2ms 0.2ms
Standard Dimension / 尺寸 50 × 19 mm 88 × 127 mm
