Optocoupler Micro Relay Module

光耦合微型繼電器模組

This product can be used for signal isolation, NPN/PNP signal converter, driving small loads, and output AC and DC without directionality.

本產品可作為信號隔離、信號轉換、驅動小負載使用，輸出交直流兩用無方向性。

驅動元件：光耦合IC  ＋ MOSFET

用途：

1.信號隔離。

2.信號轉換，可實現NPN轉PNP、PNP轉NPN、NPN轉NPN、PNP轉PNP。

3.驅動小電流交流、直流負載。

4.輸入無方向性，輸出交直流兩用無方向性。

優點：

1.使用MOSFET，壽命長、快速、無噪音、無接點火花。

2.輸出交流、直流兩用。

3.輸出腳位無方向性。

4.濾波抗干擾，可去除高頻電磁雜訊干擾。

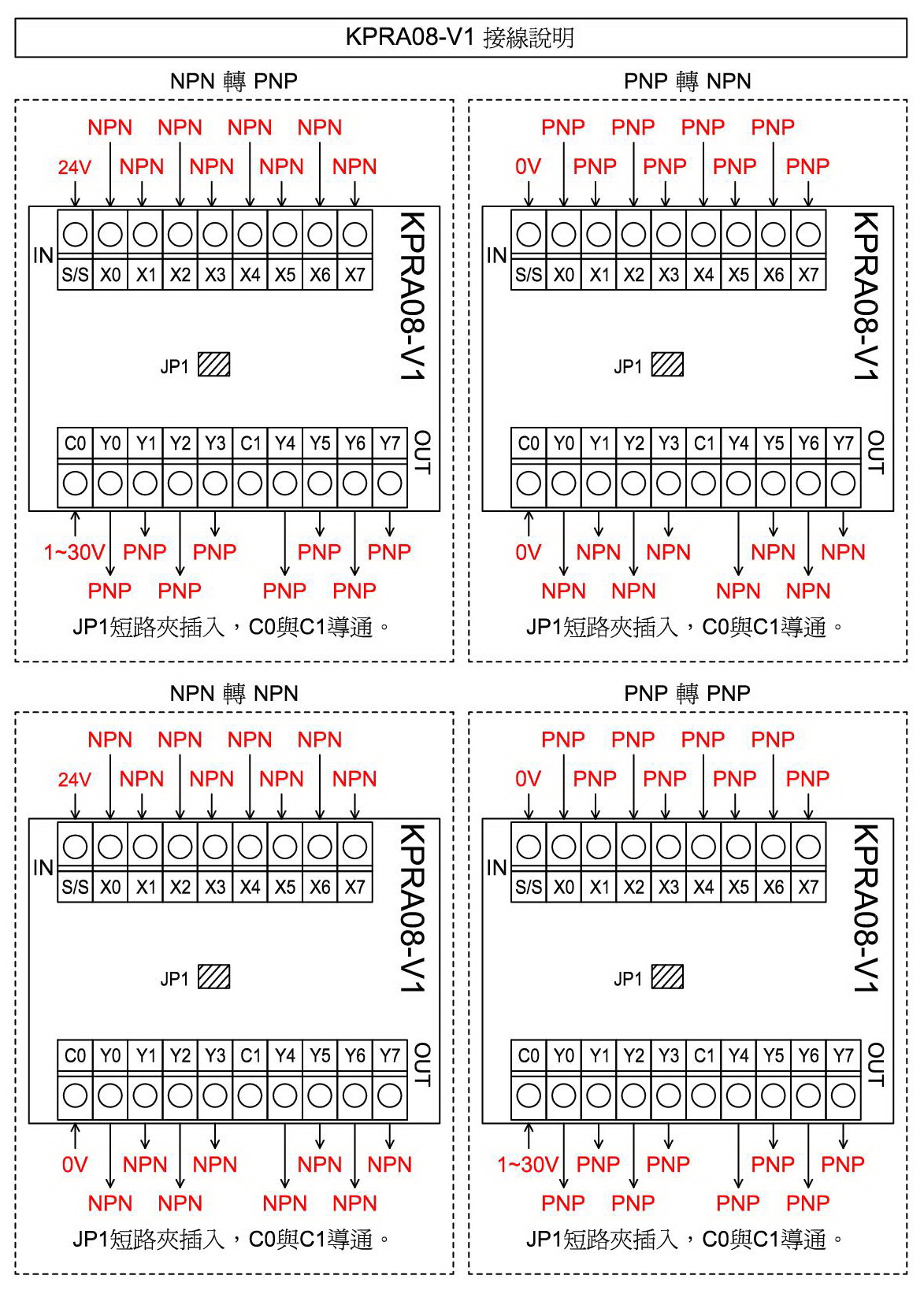

1點簡易型模組                       8點模組





Type	KPRA01-V1	KPRA08-V1
Number of signal / 信號數量	1	8
Input Voltage / 輸入工作電壓	24VDC	24VDC
Input Current / 輸入工作電流	7mA	7mA
Output Voltage / 輸出工作電壓	1~30VDC/VAC	1~30VDC/VAC
Output Current / 輸出工作電流	200mA	200mA
Output Peak Current / 瞬間輸出電流	1A/100ms(1 pulse)	1A/100ms(1 pulse)
Output On Resistance / 輸出阻抗	5Ω	5Ω
Response Time / 反應時間	0.2ms	0.2ms
Standard Dimension / 尺寸	50 × 19mm	88 × 61mm

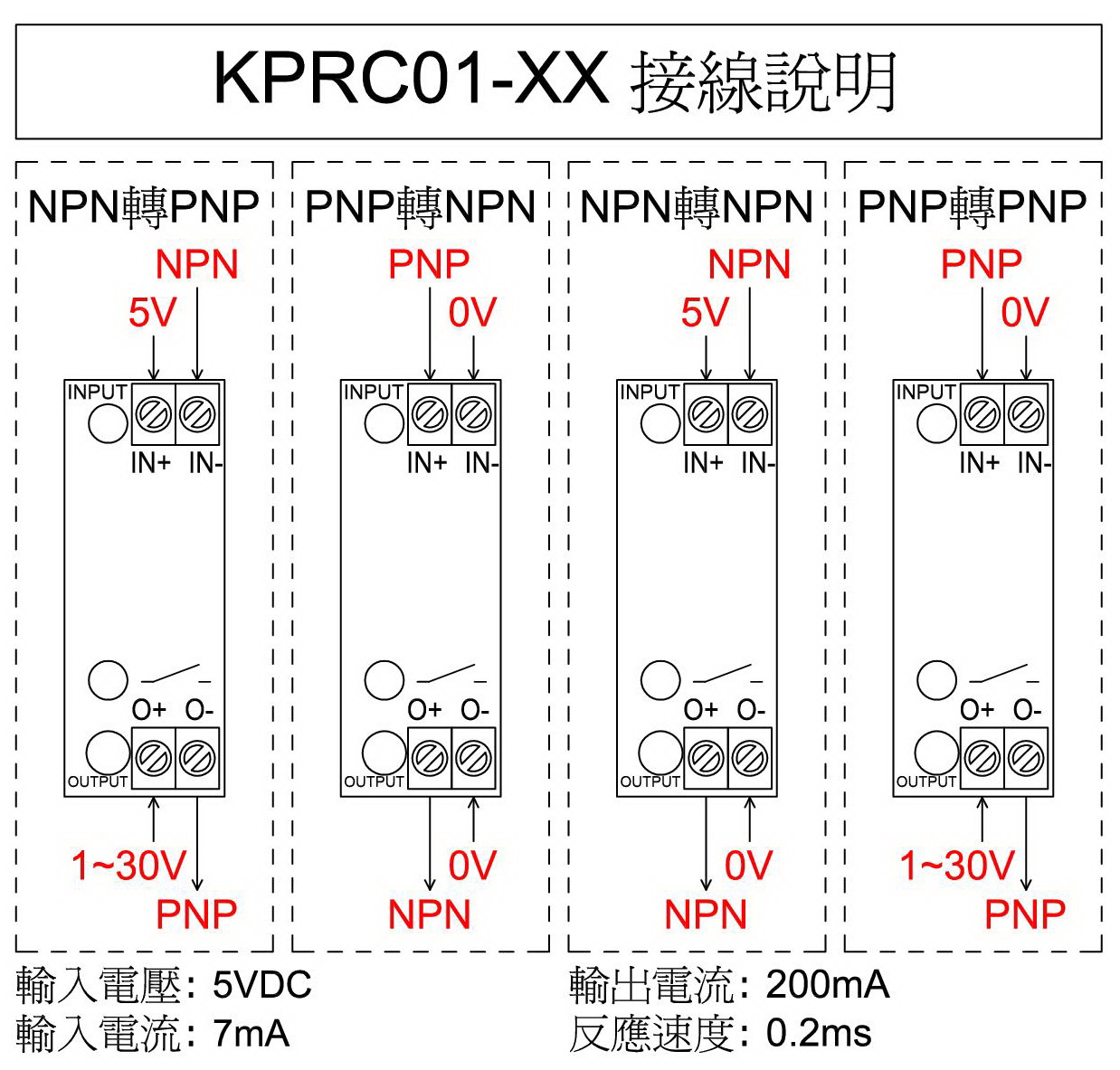

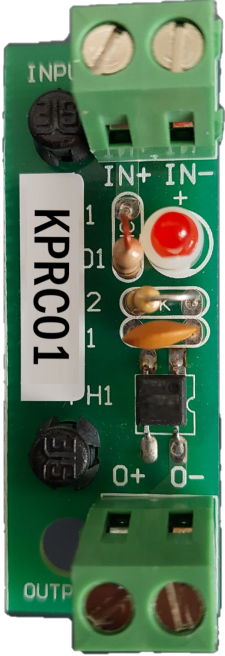

1點簡易型模組

Type	KPRC01-V1
Number of signal / 信號數量	1
Input Voltage / 輸入工作電壓	5VDC
Input Current / 輸入工作電流	7mA
Output Voltage / 輸出工作電壓	1~30VDC/VAC
Output Current / 輸出工作電流	200mA
Output Peak Current / 瞬間輸出電流	1A/100ms(1 pulse)
Output On Resistance / 輸出阻抗	5Ω
Response Time / 反應時間	0.2ms
Standard Dimension / 尺寸	50 × 19mm
